转速传感器DF6101-005-065-01-03-00-00

一、基本信息

中文名：转速传感器DF6101-005-065-01-03-00-00

应用领域：化工、石油、电力、冶金等

二、产品介绍

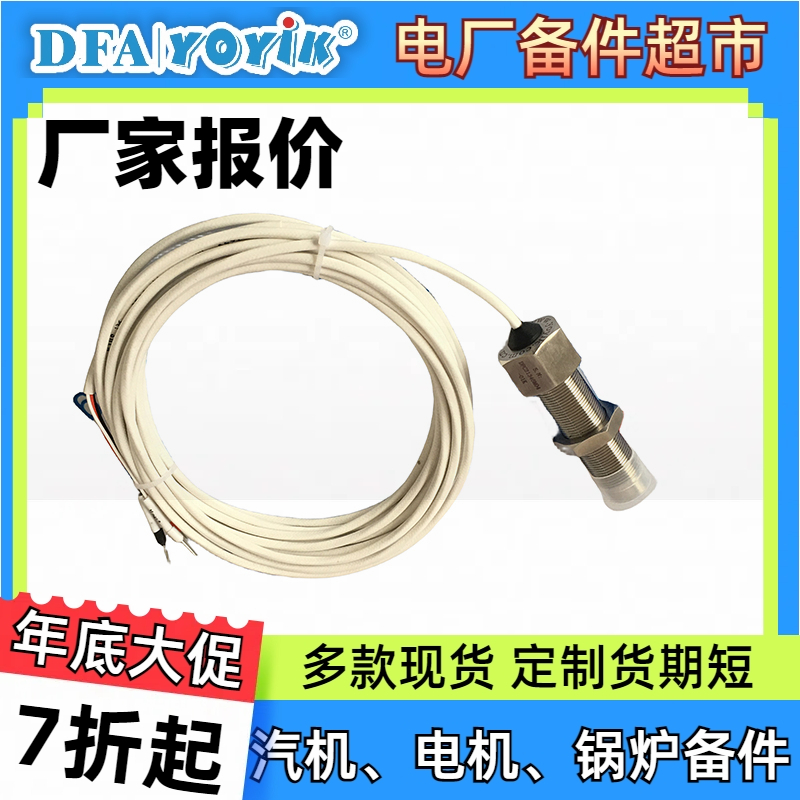

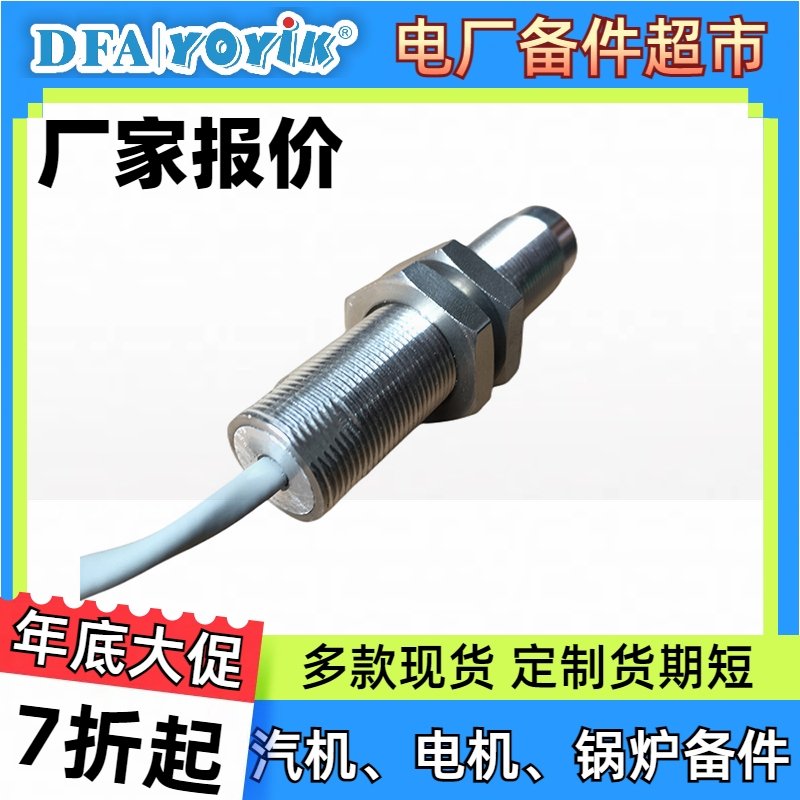

转速传感器DF6101-005-065-01-03-00-00是一种磁电式转速传感器，针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比。

三、工作原理

当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

四、技术参数

测量范围：10～15000r/min （60 齿）

直流电阻：150Ω～650Ω(25℃)

齿轮形式：模数2～4（渐开线齿轮）

使用温度：-10～+120℃（高温电缆）

抗 振 动：20g

螺纹规格：M16×1（或客户要求）

信号幅值：30r/min > 500mV

五、特点

输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

六、应用领域

转速传感器DF6101-005-065-01-03-00-00能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

七、安装与使用

安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
