一、用途

二、技术参数

• 直流电阻：高阻型 470Ω～530Ω（15℃）。
• 转速范围：100～10000转/分。
• 输出信号：
  • 当齿轮模数为4，齿数为60，传感器端面与齿顶间隙为1mm时：
    • 转速：1000转/分，输出信号：>5Vp-p；
    • 转速：2000转/分，输出信号：>10Vp-p；
    • 转速：3000转/分，输出信号：>15Vp-p；
• 工作温度：-20℃～120℃。
• 传感器试验电压：5000V时，绝缘电阻不小于50MΩ。
• 齿轮材料：采用导磁率强的金属材料。
• 齿形：成渐开线齿形是合适的齿形。
• 齿轮模数：2～4。
• 齿宽b：大于5mm。
• 计算公式：
  • $m=\frac{d}{z+2}$
  • $h\ge 2.25\times m$ 其中，m 为模数，z 为齿数，p 为节距，d 为节圆直径，h 为齿高。
• 执行标准：参照 JB/T 7814-2014。

三、外形及安装尺寸

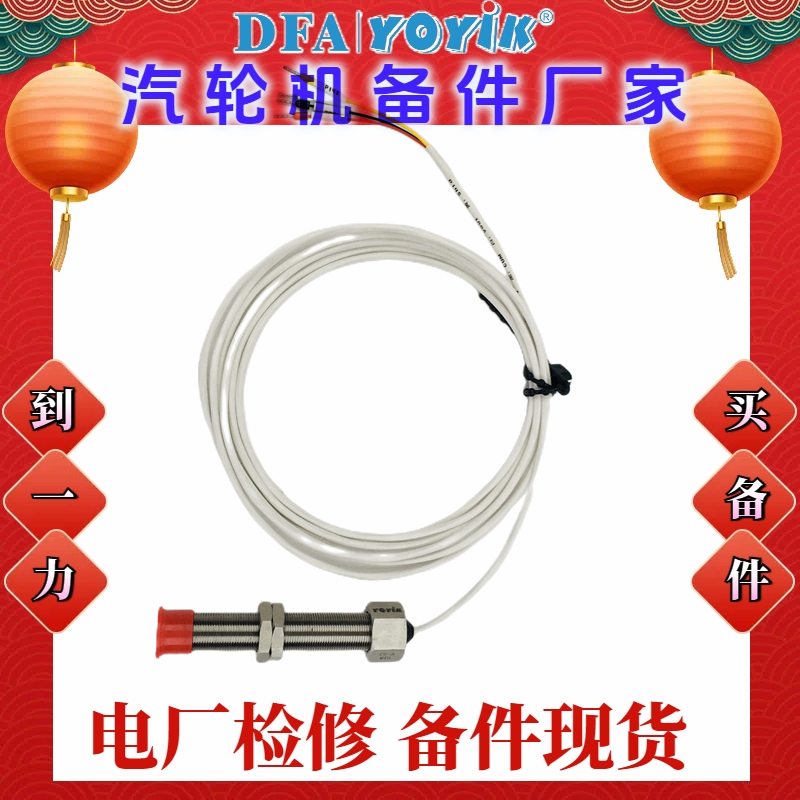

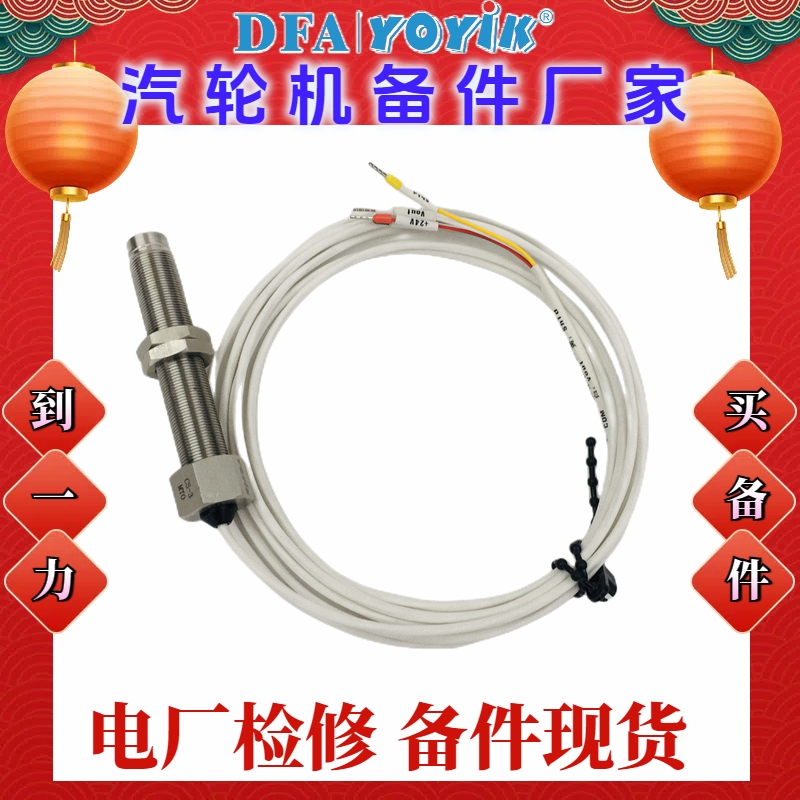

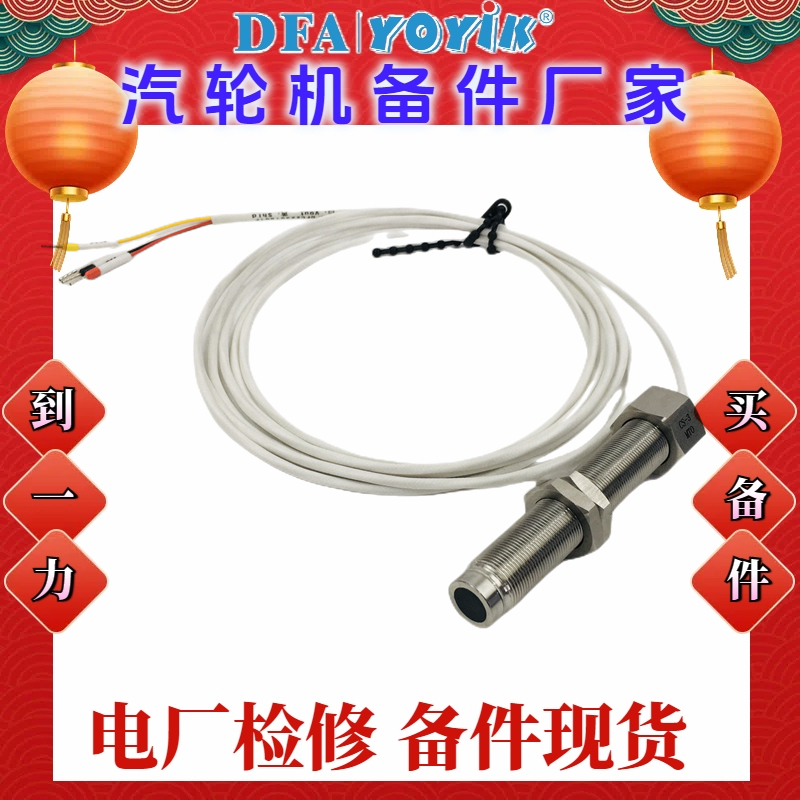

• 直接连接式示意图：如图所示，传感器的外形尺寸包括铁芯、螺杆、锁紧螺母、接头和电缆。具体尺寸如下：
  • 螺杆直径：M16×1
  • 螺杆长度：6mm
  • 传感器总长度：L（具体长度未在图中给出）
  • 传感器直径：25mm
  • 传感器长度：15mm
