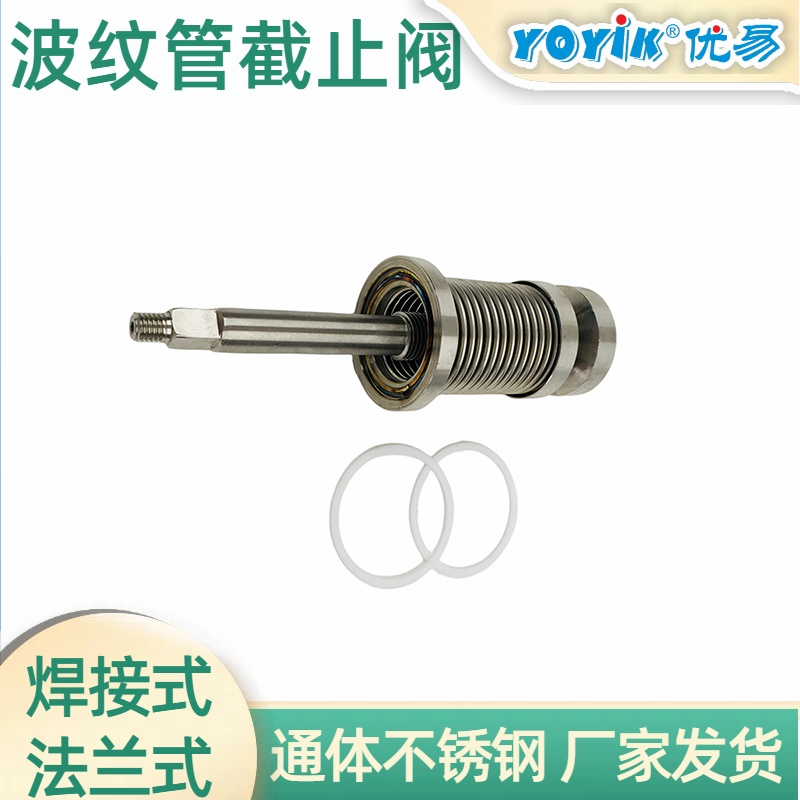

波纹管截止阀阀芯WJ10F1.6P的具体结构构造包括以下几个主要部分:
阀芯主要组成部分
1. 阀瓣:
形状与材料:阀瓣呈圆盘形,根据阀门的尺寸和工作压力,采用不锈钢材料制成。
功能:阀瓣是阀芯的主要部件,通过其与阀座的接触来实现流体的截止或开启。在阀门关闭时,阀瓣与阀座紧密贴合,形成密封面,阻止流体通过;在阀门开启时,阀瓣离开阀座,流体可以顺利通过。
2. 阀杆:
连接方式:阀杆与阀瓣连接在一起。阀杆的上端连接到手轮或执行机构,通过旋转或推动手轮/执行机构来带动阀杆上下移动,从而控制阀瓣的开启和关闭。
功能:阀杆的作用是将外部操作力传递到阀瓣,实现阀门的开关控制。阀杆的长度和设计需要确保在阀门的全行程范围内,阀瓣能够平稳地移动并准确地到达关闭或开启位置。

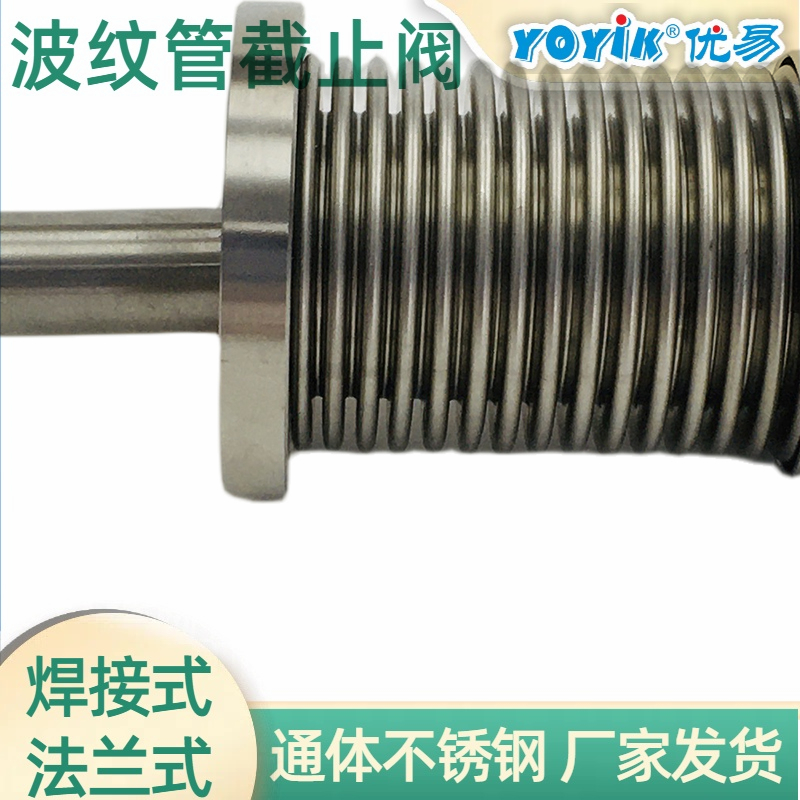

3. 波纹管:
材料与结构:波纹管由不锈钢、镍基合金等耐腐蚀、耐高温的材料制成,具有多层波纹状结构。波纹管的波纹形状和层数根据阀门的工作压力和温度等因素设计。
功能:波纹管的主要作用是提供密封和补偿功能。它能够承受流体的压力和温度变化,同时允许阀杆在轴向方向上移动,而不会导致流体泄漏。波纹管的密封性能可以有效地防止流体从阀杆与阀体之间的间隙泄漏,提高阀门的密封可靠性。

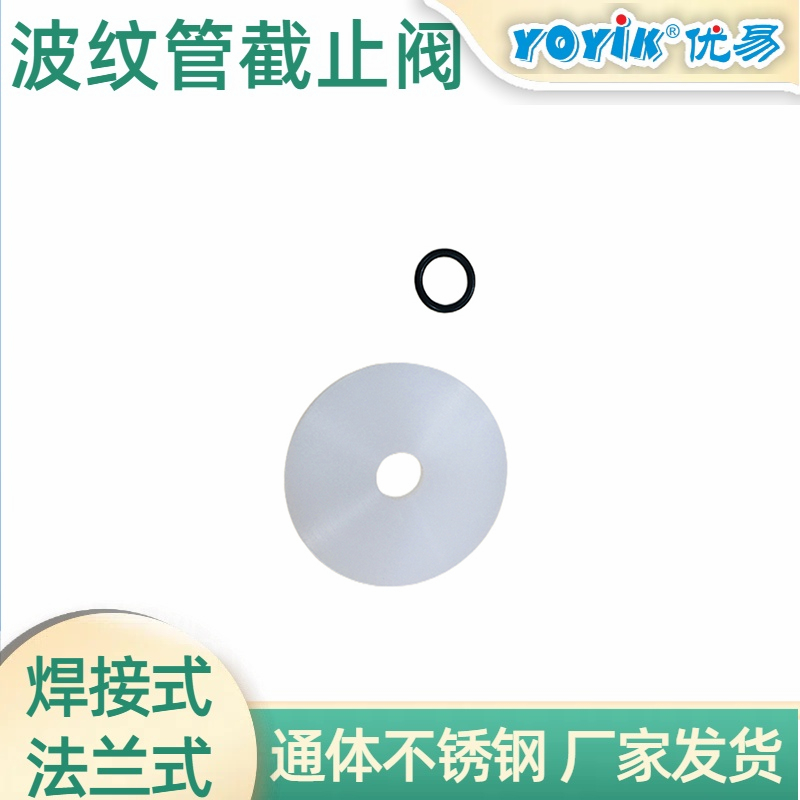

4. 密封圈:
材料与位置:密封圈由橡胶、聚四氟乙烯(PTFE)、金属等材料制成,安装在阀瓣与阀座之间、阀杆与阀体之间等位置。
功能:密封圈的作用是进一步增强阀门的密封性能。在阀瓣与阀座之间,密封圈可以填充两者之间的微小间隙,确保流体在阀门关闭时不会泄漏;在阀杆与阀体之间,密封圈可以防止流体从阀杆的运动间隙泄漏。
截止阀阀芯工作原理
关闭状态:当阀门处于关闭状态时,阀杆带动阀瓣向下移动,使阀瓣与阀座紧密贴合。此时,阀瓣与阀座之间的密封圈和波纹管的密封作用共同作用,阻止流体通过阀门。
开启状态:当阀门处于开启状态时,阀杆带动阀瓣向上移动,使阀瓣离开阀座。流体可以通过阀瓣与阀座之间的通道流动。波纹管在阀杆移动过程中保持密封,确保流体不会从阀杆与阀体之间的间隙泄漏。
