HZQW-03A汽轮机转速撞击子监测装置

一、基本信息

品牌：东方一力

型号：HZQW-03A

类型：智能转速表

测量范围：1~99999rpm

外形尺寸：160×80×160mm

开孔尺寸：152×74mm

安装方式：盘装式

二、产品简介

HZQW-03A汽轮机转速撞击子监测装置是由东方一力品牌生产的高性能微型计算机智能化数字显示仪表。该装置专为汽轮机转速监测和危急遮断器撞击子监视设计，能够同时解决转速监视和撞击子监视的难题。它通过微型计算机智能技术，实时显示汽轮机转速，并能捕捉记录机组的高转速。在危急遮断器撞击子“击出”或“缩回”时，装置内部的记忆功能能够将这些关键时刻的转速存储在仪表中，方便用户通过面板设置键在显示窗口中查看。

三、技术性能

测量输入

- 测速信号：S磁阻式转速传感器信号，幅度为50mV～20V（RMS），频响0.5～15KHz。

- 撞击子1信号和撞击子2信号：均使用接近开关LJ12A3-(4)Z/BY。

参数设置

- 齿数：1～120，出厂时设为60，用于信号脉冲数与转速值的变比。

- 报警值：2级报警，出厂时分别设报警Ⅰ为3300 rpm、报警Ⅱ为3360rpm。

- 报警延时：出厂时根据用户要求可设定为1~200秒，通常为1秒。

测量显示

- 显示方式：四位0.8英寸LED数码管显示XXXX rpm，无值高位隐藏。

- 量程：1～9999 rpm，超出9999显示1---。

- 分辨率：±1 rpm。

使用电源

- 220VAC±10％50Hz±5％，功耗＜10W。

测量输出

- 电流量：正比于转速值的4～20mA电流，精度±1％，负载≤500Ω。

- 开关量：输出报警Ⅰ、Ⅱ和撞击子1＃、2＃等4个继电器常开触点，事件发生时闭合，触点容量为2A／250V AC或1A／28V DC。

警示信号

- 面板设报警Ⅰ、Ⅱ和撞击子1＃、2＃指示灯，事件发生时，相应指示灯亮。

环境要求

- 使用环境：温度 -20℃ ～ +60℃、相对湿度＜90％不冷凝、无腐蚀、无强磁场。

- 存储环境：温度－30℃ ～ +70℃、相对湿度＜90％不冷凝、无腐蚀、无强磁场。

四、应用领域

HZQW-03A汽轮机转速撞击子监测装置广泛应用于环保、化工、能源、电子等多个领域。

五、产品特点

- 高清晰度显示：数码显示清晰，便于读取数据。

- 智能芯片：具有可靠的抗干扰自复位系统，确保数据的准确性和稳定性。

- 记忆功能：能够存储危急遮断器撞击子“击出”、“缩回”及机组“最高”转速，便于事后分析和处理。

- 报警系统：具备两级报警设置，可根据用户需求进行调整，及时提醒操作人员注意转速异常。

六、厂家信息

东方一力是HZQW-03A汽轮机转速撞击子监测装置的生产厂家，专注于提供高质量的工业自动化仪表和解决方案。

七、结语

HZQW-03A汽轮机转速撞击子监测装置是东方一力自产的一款产品，它通过微型计算机技术，为汽轮机的安全运行提供了强有力的保障。该装置的设计充分考虑了实际应用中的各种需求，是电厂控制和监测的理想选择。

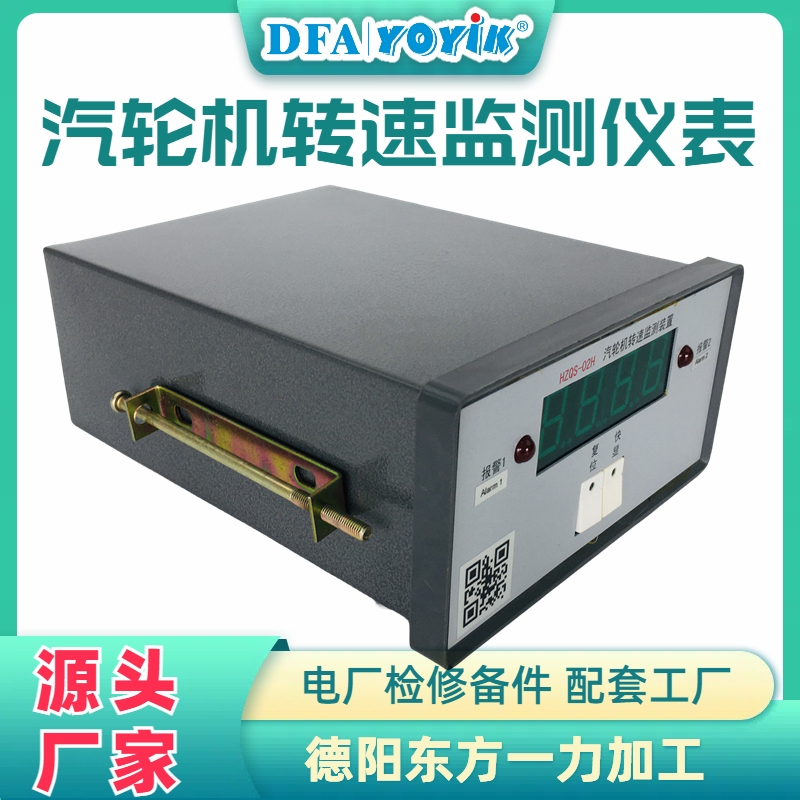

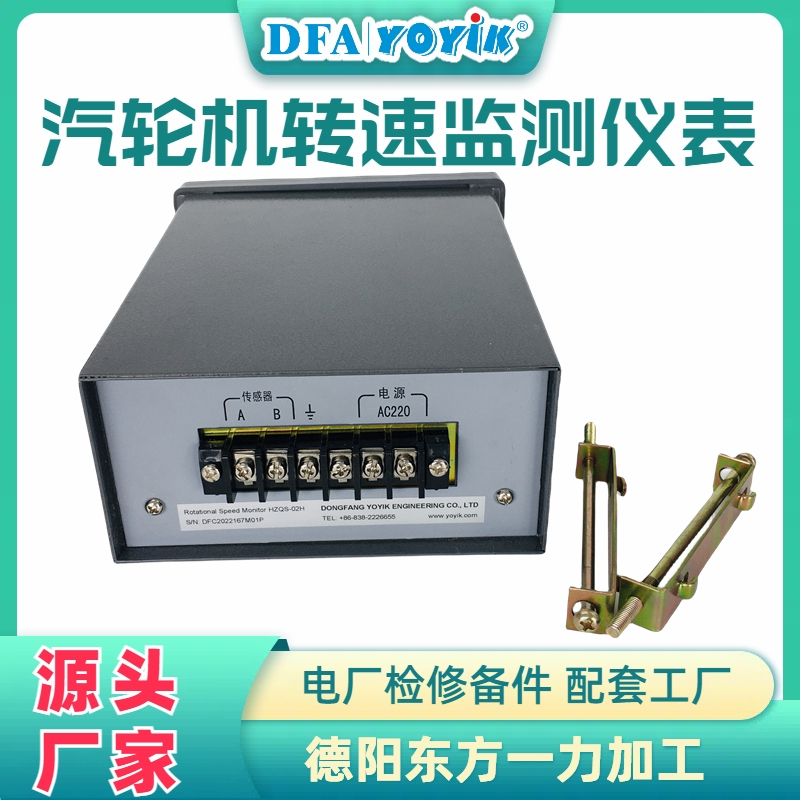

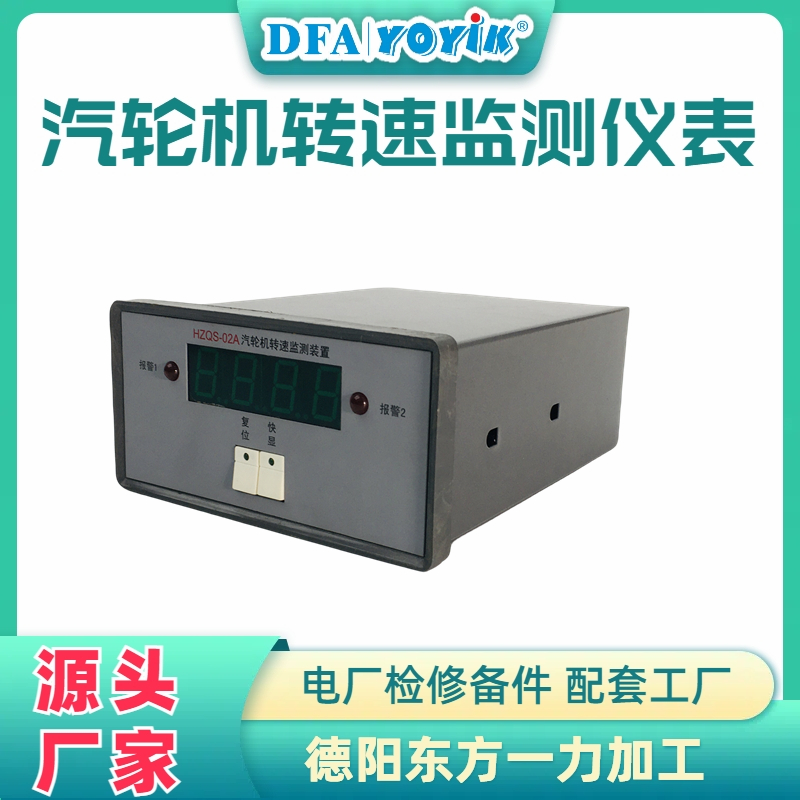

产品图片：
