定子冷却水电导率仪2402B调试步骤
仪表上电前必须反复检查接线,确保无误,避免“火力侦察”,否则有可能烧毁仪表。请仔细阅读本说明书,并严格按如下步骤操作:
1、 盘柜配线完成后,拔出仪表后面板所有端子,直到完成第 5 步骤,确保没有错误才可插回。
2、 反复检查电源接线,确保正确。
3、 测量 4~20mA 输出端子上交、直流电压,无论电源开关投、切,还是 PLC 投电与否,必须确保无任何电源接入。
4、 测量 4~20mA 输出端子电阻,一般应为 250Ω 。
5、 测量传感器探头输入信号端子上交、直流电压,无论电源投、切,确保无任何电源接入。
6、 插回端子,给仪表通电。

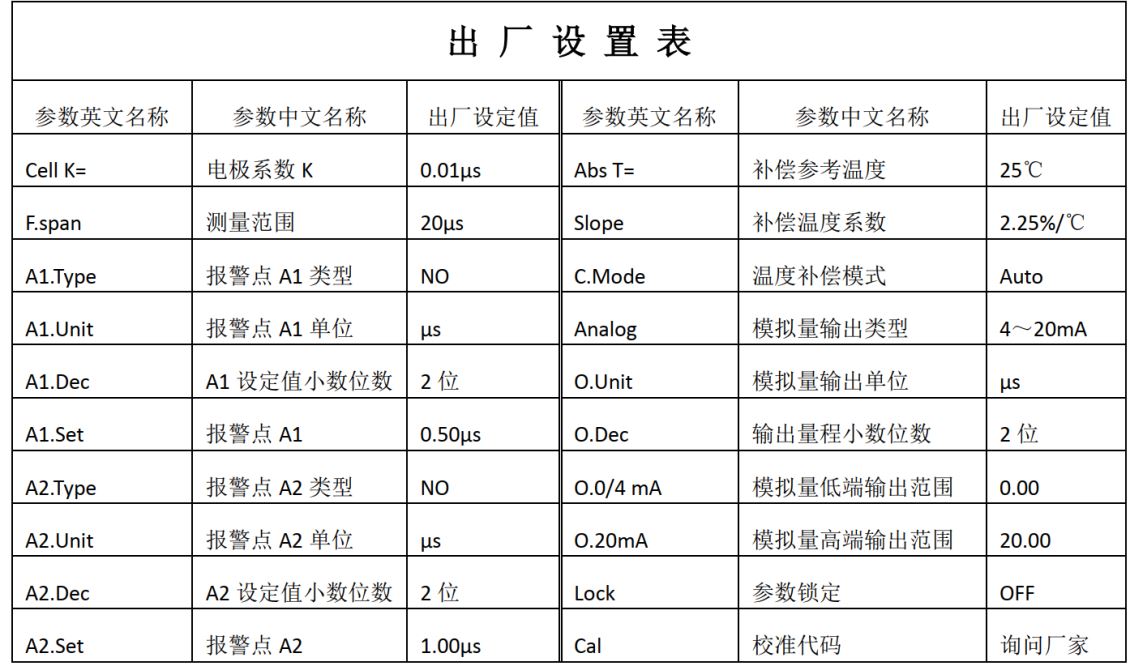

7、 同时长按 和 键几秒,进入设定状态,您可以根据需要对以下出厂设定值进行修改
(除报警点外一般建议不改动):
- 8、 完成第 7 步骤后,将 Lock 设定成“ON”,避免非专业人员错误修改。
9、 填写参数设定表(见附表),记录每一参数设定值,以备查验。
10、返回到主页面。
注:
① 在长时间无操作的情况下,仪表背光自动关闭,需要点亮时,按 键即可。
② 必须保证探头插入深度,确保探头通槽上方完全浸没在流体之中。
③ 必须保护探头洁净,以获得准确的测量结果。

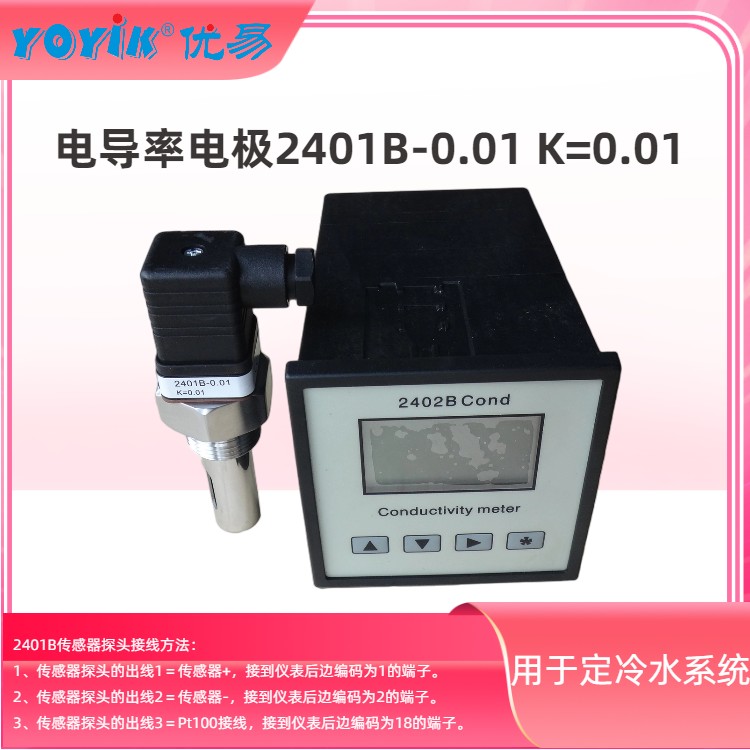

产品型号:2402B
配套电极:2401B
产品详图:
