转速表HZQW-03E

一、概述

转速是汽轮机组重要的运行监视项目，危急遮断器是保安系统中主要部套之一。当机组转速达到110%额定时转速时危急遮断器撞击子在离心力的作用下击出，可使汽轮机紧急停机。在新机组投运及每次机组大修并网前均需做撞击子动作试验，测定其动作转速。危急遮断器撞击子在运行时长期不动，为防止卡涩制造厂规定机组在连续运行2000小时后应定期做一次撞击子喷油活动试验。由于危急遮断器装在汽轮机前轴承箱中，试验时不易观察它的状态，撞击子击出与否不好确定，做超速试验时动作转速也无法确定。“HZQW-03A汽轮机转速、撞击子监测装置”就是为以上目的设置的。该装置为高性能微型计算机智能化数字显示仪表。仪表平时显示汽轮机转速，内部记忆功能可将危急遮断器撞击子“击出”、“缩回”及机组转速存贮在仪器内。当按下相应键时可方便调出显示。

二、装置的技术条件

(1) 转速测量范围：0000 ～ 9999 RPM

(2) 转速检测精度：n ≤±1 RPM

(3) 危急遮断器撞击子检出转速：n＞2570 RPM

可在订货时提出。

(5) 报警值：通常设置“超1”为3300 RPM，“超2”为3420 RPM两挡均为常开接点；如有特殊要求可在订货时提出。

(6) 触点输出容量：AC250V 5A或DC 27V 5A

(7) 仪表供电：AC220V 15VA

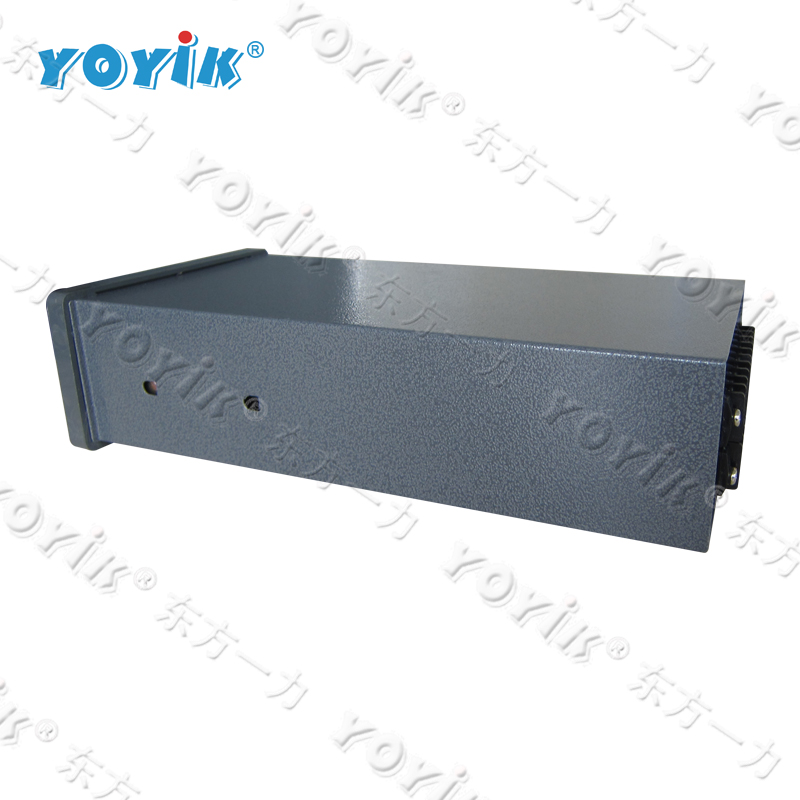

(8) 仪表外形：160×80×320 mm (宽×高×深)

(9) 仪表的安装开孔：152×76 mm (宽×高)
